Проблемы, дефекты, ошибки 3Д-печати и варианты их решения

Представьте себе ситуацию – вы провели пару вечеров в программе, создавая трехмерную модель, выверили каждый миллиметр будущей детали, запустили печать и со спокойной душой ушли спать. А утром вместо идеального корпуса вас встречает бесформенный пластиковый ком, или уныло застывшая в воздухе печатающая головка, которая гоняет воздух над пустой платформой.

Знакомо? Не спешите винить во всем принтер или искать причину в себе. Через «смерть первого слоя» и «пластиковую паутину» проходили абсолютно все – от любителей до инженеров.

На самом деле процесс создания трехмерного объекта устроен гораздо тоньше, чем кажется: от нагрева сопла до усадки остывающего пластика – на каждом этапе могут возникнуть свои капризы. В этой статье собраны самые частые, обидные и раздражающие дефекты печати, как для классических FDM-принтеров, так и для фотополимерников.  Ниже мы дадим понятные инструкции, как исправить их раз и навсегда.

Часть 1. Распространенные проблемы FDM-печати

FDM-принтеры – самый распространенный тип домашних 3Д-принтеров. Они создают изделия, расплавляя пластиковую нить (филамент), которая намотана на катушку. Расплавленный пластик слой за слоем наносится через печатающую головку, пока не получится готовая модель.

Несмотря на простоту конструкции, во время печати могут возникать ошибки. Большинство из них легко устранить, если понимать, из-за чего они появляются.

1. «Спагетти» вместо готовой модели

Одна из самых распространенных проблем выглядит так: вместо готовой детали принтер печатает беспорядочный клубок тонких пластиковых нитей. Среди владельцев 3Д-принтеров такую ситуацию называют «спагетти».

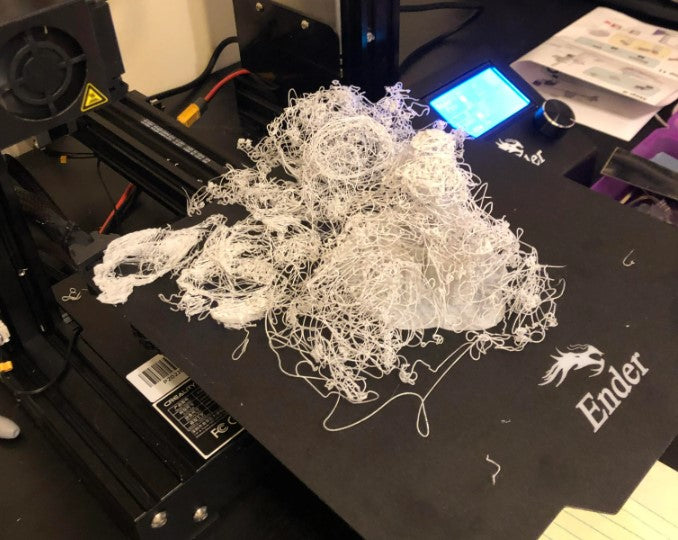

Плохое прикрепление нити к платформе

Причина:

Во время печати первый слой модели должен надежно приклеиться к печатной платформе – поверхности, на которой строится изделие. Если сцепление оказалось недостаточно прочным, то модель может сдвинуться или полностью оторваться от стола.

После этого принтер продолжает работать по заданной программе, но пластик уже не ложится на модель, а выдавливается в воздух. В результате вместо детали получается клубок пластиковых нитей.

Как исправить проблему

• Перед печатью рекомендуется протереть платформу изопропиловым спиртом или другим подходящим средством для очистки. Даже небольшое количество пыли или жира от пальцев ухудшает сцепление первого слоя с поверхностью.
• Проверьте расстояние между соплом и столом. Сопло – это небольшое отверстие в печатающей головке, через которое выходит расплавленный пластик. Если оно расположено слишком высоко, первый слой не прижимается к поверхности и плохо держится. После правильной калибровки первые линии пластика должны быть слегка приплюснутыми, а не круглыми.
• Используйте средства для улучшения сцепления. Для некоторых материалов помогают специальные клеевые составы для 3Д-печати, обычный клей-карандаш или другие покрытия, рекомендованные производителем платформы.

• Добавьте кайму (Brim). Во многих программах для подготовки модели к печати, которые называются слайсерами есть функция Brim. Она создает вокруг модели несколько дополнительных линий первого слоя. Благодаря этому увеличивается площадь соприкосновения с платформой, и вероятность того, что деталь оторвется во время печати, становится значительно меньше.

2. Загибание углов и деформация

Иногда во время печати можно заметить, что углы модели начинают приподниматься над печатной платформой. Вместо ровного основания деталь получается слегка изогнутой. Если деформация становится сильной, модель может полностью отклеиться от стола, и печатать придется начинать заново.

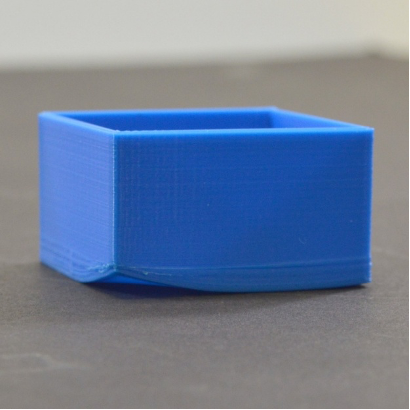

Загибание углов

Причина:

Во время печати пластик нагревается до высокой температуры, а затем постепенно остывает. При охлаждении он немного уменьшается в размерах – этот процесс называется термической усадкой.

Если нижняя часть модели остается горячей благодаря подогреваемой платформе, а верхние слои быстро охлаждаются воздухом в помещении, внутри пластика возникает напряжение. В результате края детали начинают стягиваться вверх и могут оторваться от платформы.

Чаще всего с такой проблемой сталкиваются при печати ABS-пластиком (прочным и термостойким материалом, который используют для изготовления функциональных деталей) и нейлоном, который также отличается высокой прочностью, но сильно сжимается при охлаждении. PLA-пластик – самый популярный материал для домашней 3Д-печати и PETG (более прочный и устойчивый к влаге пластик) деформируются значительно реже, хотя при неправильных настройках проблема может возникнуть и с ними.

Как избежать деформации

• Используйте подогреваемую платформу. Температура стола должна соответствовать выбранному материалу. Для PLA обычно достаточно 50-60 °C, для PETG – 70-80 °C, а для ABS – 100-110 °C. Точные рекомендации производитель пластика обычно указывает на упаковке.

• Не включайте обдув сразу. Многие принтеры охлаждают свеженапечатанный пластик с помощью вентилятора. На первых слоях сильный обдув может привести к слишком быстрому охлаждению материала, поэтому его часто отключают или уменьшают.

• Избегайте сквозняков. Даже открытое окно или работающий кондиционер могут неравномерно охлаждать модель. Особенно это критично при печати ABS и нейлоном. Если принтер имеет закрытый корпус, внутри него поддерживается более стабильная температура, что снижает риск деформации. Для открытых моделей иногда используют специальные защитные кожухи или экраны, которые уменьшают влияние потоков холодного воздуха.

На заметку: если вы только выбираете оборудование, стоит обратить внимание на модели с закрытой камерой печати. Например, Flashforge Adventurer 5M Pro имеет закрытый корпус, который помогает поддерживать стабильную температуру во время печати.

3. Пластиковая паутина и «волосатость»

Иногда после печати между отдельными частями модели остаются тонкие пластиковые нити.

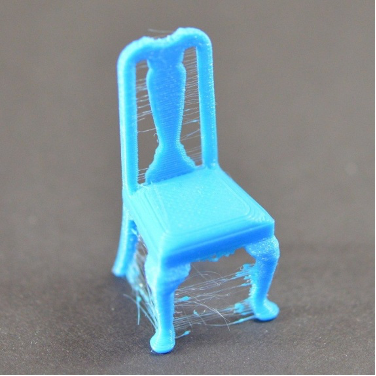

Пластиковая паутина

Причина:

Когда печатающая головка перелетает от одной точки модели к другой, пластик продолжает медленно вытекать из сопла под действием силы тяжести и остаточного давления.

Как устранить:

• Настройте ретракт. Ретракт – это функция, при которой принтер перед перемещением немного втягивает пластиковую нить обратно, чтобы пластик не вытекал из сопла. Если нитей много, увеличьте длину или скорость ретракта в настройках слайсера.

• Уменьшите температуру сопла. Слишком горячий пластик становится более текучим. Попробуйте снизить температуру на 5-10 °C.

• Просушите пластик. Влажный филамент при нагревании выделяет пар, из-за чего пластик начинает подтекать и оставляет тонкие нити на модели.

4. Пропуски в слоях (недоэкструзия)

Если в стенках модели появляются щели, отдельные слои ложатся с пропусками, а готовая деталь получается хрупкой, такая проблема называется недоэкструзией.

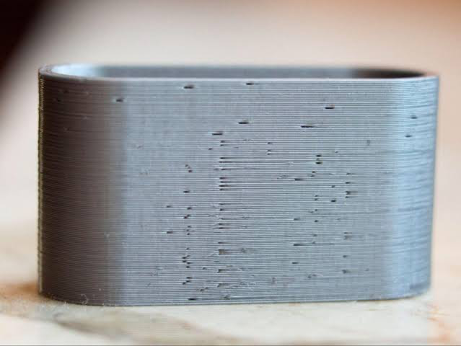

Недоэкструзия

Причина:

Во время печати через сопло проходит недостаточное количество расплавленного пластика. Причиной может быть частично засорившееся сопло, проблемы с механизмом подачи пластиковой нити или неправильные настройки печати.

Как устранить проблему

• Проверьте сопло. Остатки пластика или мелкий мусор могут частично перекрыть отверстие. Попробуйте очистить сопло специальной иглой или выполнить «холодную протяжку» – способ очистки, при котором загрязнения удаляются вместе с пластиковой нитью.
• Осмотрите механизм подачи пластика. Если прижимной ролик ослаб или приводная шестерня проскальзывает, принтер не сможет подавать нужное количество материала.
• Проверьте настройки слайсера. Убедитесь, что в программе указан правильный диаметр сопла. Например, если установлено сопло 0,4 мм, в настройках должно быть указано именно это значение.

Обратите внимание, иногда причина недоэкструзии связана не с принтером, а с самим пластиком. Если диаметр филамента отличается от заявленного или материал отсырел во время хранения, подача может стать неравномерной. Поэтому стоит использовать качественный пластик от проверенных производителей, например, филамент eSUN.

5. Сдвиг слоев

Иногда во время печати часть модели внезапно смещается в сторону. В результате верхняя часть детали оказывается не на одной линии с нижней, и на модели появляется заметная ступенька.

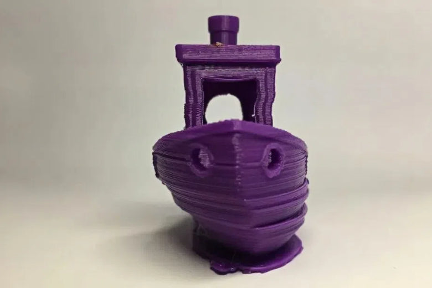

Сдвиг слоев при печати

Причина:

3Д-принтер перемещает печатающую головку и платформу с помощью двигателей и ремней. Если во время движения что-то мешает механизму или двигатель теряет часть команд, принтер сбивается с заданных координат. После этого следующие слои печатаются уже со смещением.

Как устранить проблему

• Проверьте натяжение ремней. Слишком слабые ремни могут проскальзывать, из-за чего теряется точность движения.

• Убедитесь, что движению ничего не мешает. Проверьте провода, кабельные цепи и другие элементы – они не должны цепляться за подвижные части принтера.

• Снизьте скорость печати. Слишком быстрые движения и резкие ускорения увеличивают нагрузку на двигатели и могут привести к смещению слоев.

Часть 2. Фотополимерная печать: проблемы с точностью и сцеплением

Фотополимерные 3Д-принтеры (LCD/SLA) работают иначе, чем FDM-модели. Вместо пластиковой нити они используют жидкую смолу – фотополимер. Под воздействием ультрафиолетового света отдельные слои смолы затвердевают и постепенно формируют готовую модель.

Такие принтеры позволяют получать очень мелкие детали и гладкую поверхность, но требуют более точной настройки.

1. Модель осталась в ванночке, а не на платформе

После окончания печати вы поднимаете платформу и видите, что на ней ничего нет. Вместо готовой модели на дне ванночки остается плоский слой застывшей смолы.

Причина:

Во время печати каждый новый слой смолы должен надежно прикрепляться к металлической платформе. При этом затвердевший слой сначала отделяется от прозрачной пленки на дне ванночки.

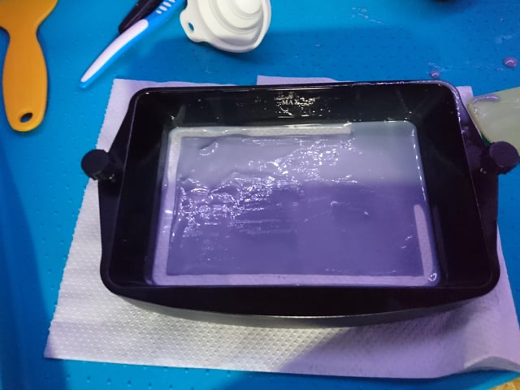

Плохое сцепление с платформой

Если сцепление модели с пленкой оказалось сильнее, чем сцепление с платформой, деталь остается в ванночке. Такая проблема часто возникает при неправильных настройках первых слоев или слишком холодной смоле.

Как исправить проблему

• Увеличьте время засветки первых слоев. Первые слои (обычно 4-6) отвечают за надежное крепление модели к платформе. В настройках слайсера увеличьте параметр Exposure Time – время, в течение которого первые слои находятся под ультрафиолетовым светом. Они должны засвечиваться дольше обычных слоев.

• Проверьте состояние платформы. Если поверхность слишком гладкая и модель плохо держится, иногда помогает легкая обработка мелкой наждачной бумагой. Перед этим обязательно убедитесь, что производитель принтера допускает такой способ.

• Следите за температурой смолы. Фотополимерная смола становится гуще в холодном помещении и хуже распределяется между слоями. Для стабильной печати рекомендуется температура около 20–22 °C и выше.

На качество фотополимерной печати влияет не только настройка принтера, но и состояние расходных материалов. Если FEP-пленка в ванночке поцарапана, помутнела или потеряла прозрачность, модель может хуже отделяться от ее поверхности. Также важно использовать качественную фотополимерную смолу, подходящую для вашего принтера, например смолы Tiger 3D,  Anycubic, Jamg He

2. Расслоение модели и отрыв поддержек

Иногда печать начинается нормально, но через некоторое время часть модели отделяется, а вместо готового изделия получается деформированный фрагмент.

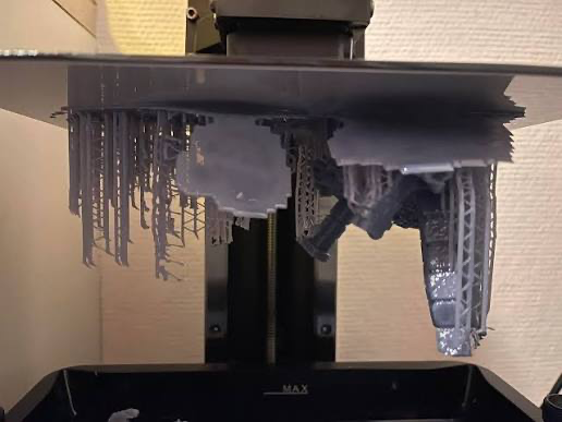

Отрыв модели от платформы

Причина:

В фотополимерной печати каждый новый слой сначала приклеивается к предыдущему, а затем отрывается от прозрачной пленки на дне ванночки. Во время этого движения возникает нагрузка на модель и поддерживающие элементы.

Поддержки – это временные тонкие опоры, которые удерживают части модели, расположенные в воздухе. Если они слишком слабые или их недостаточно, они могут сломаться во время печати.

Как исправить проблему

• Усильте поддержки. В программе подготовки модели (слайсере) увеличьте толщину или количество поддержек в местах, где приходится основная нагрузка.

• Снизьте скорость подъема платформы. Параметр Lift Speed отвечает за скорость, с которой платформа поднимается после засветки слоя. Более медленное движение уменьшает нагрузку на модель и пленку.

• Поверните модель под углом. Большие плоские поверхности лучше не печатать параллельно платформе. Если наклонить модель примерно на 30-45 градусов, каждый слой будет иметь меньшую площадь контакта с пленкой, а усилие при отделении станет ниже.

Полезный совет: после завершения печати модель необходимо промыть от остатков смолы и окончательно засветить ультрафиолетом. Для этого используют специальные станции очистки и полимеризации Wash & Cure, которые упрощают постобработку, помогают получить более чистую поверхность и экономят время.

3. «Сопли» и деформация деталей

Иногда после печати вместо четкой модели получаются неровные наплывы из затвердевшей смолы. Детали теряют форму, тонкие элементы выглядят как растекшиеся капли или случайные наросты.

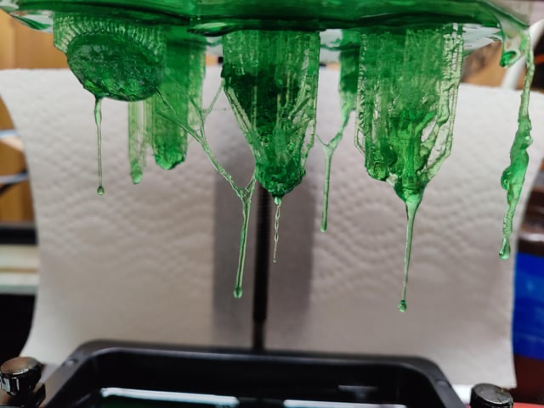

Деформация модели и «сопли»

Причина:

Во время печати каждый новый слой должен надежно удерживаться поддержками, пока он отделяется от пленки в ванночке. При слишком большой нагрузке поддержки могут не справиться: часть слоя деформируется, смола засвечивается не там, где нужно, и на модели появляются лишние наплывы.

Чаще всего это происходит при неправильной ориентации модели, недостаточном количестве поддержек или слишком большой площади слоя, которая одновременно отделяется от пленки.

Как исправить проблему:

• Добавьте или усильте поддержки. Тонкие и тяжелые участки модели должны иметь достаточное количество опор.

• Измените угол печати. Наклон модели уменьшает площадь каждого слоя и снижает усилие при отрыве от пленки.

• Уменьшите скорость подъема платформы. Более плавный отрыв снижает нагрузку на модель и поддержки.

• Проверьте настройки засветки. Слишком большая экспозиция может привести к потере мелких деталей и появлению лишнего материала.

Каждый испорченный килограмм пластика – это ценный опыт, который делает вас на шаг ближе к уровню профессионального инженера или 3Д-художника. Настраивайте принтер правильно, используйте проверенные материалы и принтеры и пусть ваши слои всегда ложатся идеально ровно!
